Zastosowanie
System Detekcji Gazów typ GWT/P jest urządzeniem stacjonarnym, przeznaczonym do pomiaru gazów (par cieczy palnych) w powietrzu oraz sterowania zewnętrznymi elementami systemu lokalnego zabezpieczenia.
W skład systemu wchodzą:

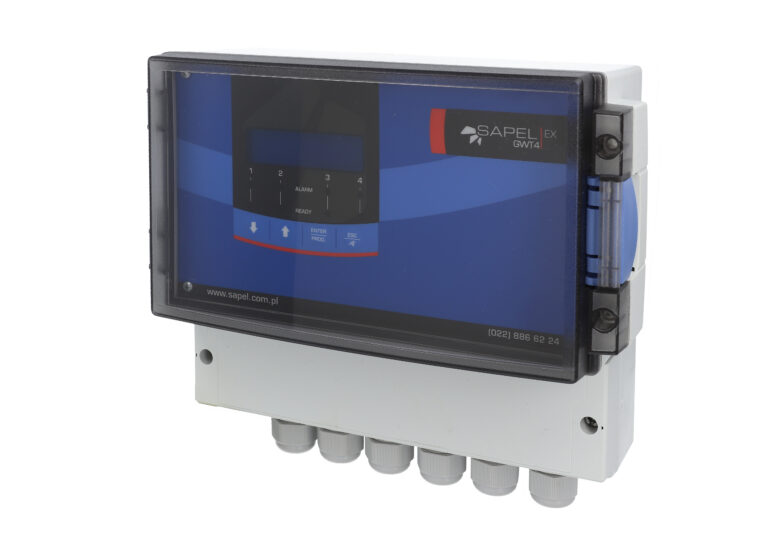

- Centrala typ GWTP-4
- Głowice Gazometryczne typ UNIGAS/P, UNIGAS/K, UNIGAS/E
Elementami sterowanymi przez system mogą być: optyczne i akustyczne sygnalizatory alarmowe, urządzenia wentylacyjne, wyłączniki energii w zagrożonym rejonie itp. System umożliwia lokalną i zdalną sygnalizację przekroczenia programowalnych progów alarmowych.
Cechy funkcjonalne
• max. 4 wejścia dla głowic gazometrycznych
• cyfrowy odczyt pomiaru
• detekcja uszkodzenia linii
• sygnalizacja przekroczenia zakresu pomiarowego
• sygnalizacja dryftu „zera”
• programowalne progi alarmowe
• programowalne zakresy pomiarowe
• jednoczesny pomiar różnych gazów np. H2S, CH4. O2, CO
• programowalne opóźnienie działanie wyjść decyzyjnych
• edycja opisów kanałów pomiarowych
• programowalne zakresy pomiarowe
• funkcje testowe systemu
Dane techniczne
Zasilanie (centrala)
220-240VAC 50Hz
Zasilenie (głowice gazometryczne)
7.5-12VDC
Charakter głowicy gazometrycznej
dyfuzyjny
Typ czujnika
dobierany do aplikacji
Rodzaj pracy
ciągły
Indykacja wyniku pomiaru
LCD diody LED
Wyjścia decyzyjne
PK-1. PK-2
stykowe/przełączane 220V/6A
AL-1. AL-2
napięciowe 12VDC (max 0.3A)
RS-485
opcjonalnie
Klimatyczne warunki pracy
Temperatura otoczenia
0-40*C
Wilgotność względna
30-95%RH
Ciśnienie atmosferyczne
1000kPa /- 10kPa
Schemat połączeń
Zasada działania
Konwersja wartości stężenia gazu na sygnał elektryczny następuje w głowicach gazometrycznych rozmieszczonych w chronionym obszarze. W chwili przekroczenia programowalnych wartości alarmowych następuje uruchomienie lokalnej sygnalizacji optycznej i akustycznej oraz uaktywnienie wyjść decyzyjnych umożliwiających sterowanie elementami lokalnego zabezpieczenia np.: sterowanie zewnętrzną sygnalizacją alarmową, pracą wentylatorów, wyłącznikami energii elektrycznej, tablicami ostrzegawczymi, elektrozaworami odcinającymi dopływ gazu itp.
Zestawienie doboru przewodów
Połączenie | Max. długość linii [m] | Ilość żył | Przekrój żyły [mm2] | Zalecany typ kabla |
Centrala – głowica gazometryczna | 50 | 4 | 0.75 | YLY, YSTY, OWY) * |
Centrala – głowica gazometryczna | 100-200 | 4 | 1.0 | YLY, YSTY, OWY) * |
Centrala – głowica gazometryczna | 200-400 | 4 | 1.5 | YLY, YSTY, OWY) * |
* – przewody połączeniowe pomiędzy centralą sterującą a głowicami pomiarowymi muszą spełniać wymagania typu B zgodnie z PN-EN 60079-14, aby uniemożliwić zwarcia pomiędzy poszczególnymi żyłami przewodu.
